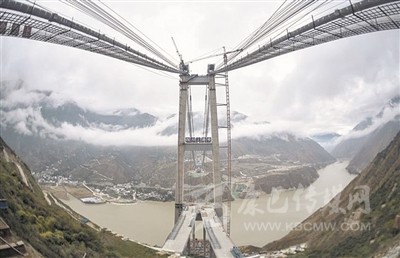

188米橋塔。

159米隧道式錨錠。

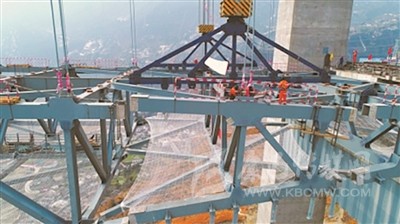

大橋合龍。 圖片由本網資料庫 供

重力式錨錠(單個)  91000立方米

●橋塔  188米

●地下塔基最深 60米

●橋面至水面高差  239米

●主跨  1100米

●隧道式錨錠長  159米

■謝臣仁 本網記者 陳楊

一橋飛越大渡河，雪域騰飛興康夢。

2月6日，雅康高速興康特大橋合龍。重要“關節”聯通，交通引擎發動，雅康高速正以“加速度”直奔康定而來。

被譽為“川藏第一橋”的雅康高速大渡河興康特大橋，一頭連著現實的根基，一頭牽著騰飛的翅膀，回響成甘孜大地上的一曲恢宏旋律……

設計 索橋跨天塹

古語云：“大河天塹，古以為限?！薄按蠛犹靿q”成為難以逾越的“限”。

古往今來，橋梁建設者的眼睛里最容不得“天塹”二字，再難再險，也要將它變“通途”。

興康特大橋橋位區地處大渡河峽谷，位于四川三大斷裂帶的交匯處，橋位海拔高達1617米，大橋地震烈度為8級，歷史上周邊地區也發生過強震，因此大橋首先要考慮抗震性能。

同時，橋位區峽谷多霧、氣象多變、風場紊亂，風刮起來，飛沙走石，完全是“平沙莽莽黃入天”的真實寫照，怎樣開展順利施工是大橋建設必須考慮的問題。

設計興康特大橋，必須迎接“地形極其復雜、地質極其復雜、氣候極其惡劣、生態環境極其脆弱、工程施工極其困難”五個“極其”的挑戰。

本著科學的嚴謹態度，設計者作了多種橋型備選方案。據雅康高速JL6總監辦安全監理工程師吳守榮介紹，在選擇橋型時，最初也提出建設“板凳橋”（板式橋），但大橋所建地帶土質疏松，橋墩設計高達200余米，再加上大渡河水流湍急，對橋墩穩定性和安全性都有影響。參考貴州壩陵河大橋和湖南矮寨大橋等相似地形建橋經驗，確定建設一座懸索橋。

四川省交通運輸廳公路設計院總工程師牟廷敏介紹，根據抗震、抗風的需要，加上周邊施工條件有限，無法有效展開大型機械，經過對多個方案的可行性、安全性及經濟性進行綜合比選，主跨為1100米的鋼桁加勁梁懸索橋方案最終被選定。

這一選，便成就了興康特大橋 “川藏第一橋”的地位。

筑基 高塔擎天立

長劍擎天，高塔入云，興康特大橋橋塔以偉岸身姿傲然而立。

“橋塔塔頂至水面高差達364米，地面橋塔188米，橋塔地下還有幾十米深的塔基。”雅康高速C15標康定岸二分部副總工程師蔣錦里告訴筆者，橋塔地下塔基最深達60米，每個塔基由50根樁基組成，每根樁基由三層鋼筋籠構成，最深樁基所用鋼筋達17000噸。

在樁基建設中，根據具體地質情況和樁基過深（康定岸4#主墩樁基礎最深達60米）的實際情況，加之康定岸地底存在第四系上更新系統巨厚高寒冰磧層，若采用傳統干樁澆筑方式，施工人員安全無法得到保障，樁基底部混凝土刺激性氣體影響施工人員健康，施工效率低下，質量得不到保證。經反復勘察、論證、試驗，創新提出變傳統干樁澆筑方式無水灌注法澆筑干樁。

無水灌注法無需分層澆注和振搗，消除人工孔下作業安全風險，高寒冰磧層澆筑質量得到保障，效率提高了兩倍。施工完成后，樁檢報告顯示主塔塔基100根樁基均為Ⅰ類基樁。

蔣錦里告訴筆者，橋塔中央扣設置是另一項創新。興康特大橋兩側橋塔是一個“門”式結構，兩塔之間由兩根橫梁把主塔連接在一起。為了提高抗震性能，大橋首次將防屈曲鋼支撐用作懸索橋的中央扣，在強烈地震時，中央扣能消耗地震能量，從而保證主梁安全。其次，將波形鋼腹板與混凝土頂?shù)装宓慕M合結構，作為橋塔橫梁，充分利用兩者的結構優點，剛?cè)岵?jì)、能屈能伸，借此應對可能的強震。

錨纜 四錨定“江山”

懸索橋，顧名思義，千鈞之力懸“一索”。

這“一索”就是大橋兩根主纜。主纜布設必須依靠錨碇系統來固定。由于興康特大橋康定岸和雅安岸地質不同，康定岸采用重力式錨錠系統，雅安岸采用隧道式錨碇系統。

“你看到的這兩個重力錨，高50米左右，有一半在地下?！痹谂d康特大橋康定岸施工現場，建橋技術人員車近平告訴筆者，單個重力式錨碇錨平面面積達5100平方米，大體積砼方量91000立方米，正是這“大胖墩”扮演著“大力士”把鋼纜固定，承受大橋拉力。

在興康大橋雅安岸，由于邊坡太陡地形無法展開，如果要建錨碇，需要大規模開山，這不僅對山體穩定結構造成破壞，施工成本也很高昂。因此在興康特大橋雅安岸，建設一條深入地下159米的世界第一長隧道式錨碇，相當于33層樓高，單洞開挖方量達20866立方米。

隧道式錨碇建設運用系列實用型發明創新，發掘有利條件，利用瀘定隧道橫洞，采用平移系統安全、高效地轉運鋼拉桿；進入隧道錨工作區域后，在洞內安裝纜索吊裝系統進行鋼拉桿安裝，安裝過程中通過人工配合手拉葫蘆進行精確微調，實現了高強度鋼拉桿在狹窄、封閉的錨洞中的轉運、安裝和精確定位。

159米的隧道式錨碇比世界第二長度的萬州長江四橋隧道式錨碇（78米）足足長了一倍還多，垂直高差達到95米，整個錨錠系統猶如傾斜的倒喇叭形，錨碇由洞室圍巖與錨塞體摩擦力、自重和預應力來錨固。

兩岸四錨定“江山”，錨碇系統固定主纜、平衡拉力，讓橋梁重力通過橋塔“傳導”向下。

建好錨錠系統，隨之就是布設主纜。興康特大橋采用無人機牽引先導索過江，該項工藝為四川省內第一次實施、全國第二次實施。

無人機先牽引一根2毫米“韓國絲”(韓國進口的強韌性尼龍繩)布設兩岸橋塔，然后在2毫米“韓國絲”的“幫襯”下布設4毫米“韓國絲”，再到6毫米“韓國絲”，又到8毫米“韓國絲”，在這種相互“提攜”下布設上下各1根32毫米鋼索形成牽引系統，用拽拉器布設錨道，進行兩根主纜施工。主纜直徑達76厘米，由187股鋼繩組成，每根鋼繩由91根直徑5.3毫米長度1700米的特性鋼絲構成，兩根主纜所用鋼絲總長達60000千米，可繞地球一周半

如果不是親眼所見，誰會相信那比水桶還粗的主纜最初是由一根2毫米的尼龍繩牽引而鋪設成的呢？無人機一次浪漫飛行為興康特大橋建設增添一抹亮色。

架梁 “猛龍”過江來

57節鋼桁梁，一節節“接龍”，連接成橫亙大渡的鋼鐵巨龍。

57節鋼桁梁，其中單節段最大吊重為200.5噸，最輕吊重180噸。要架設鋼桁梁，面臨兩大難題——高空作業：塔頂距大渡河水面364米，橋面距大渡河水面239米；風場環境復雜：最大瞬時風速達32.6米/秒，相當于12級臺風，且風場紊亂。猛龍?jiān)鯓舆^(guò)江？復雜風場環境下如何確保鋼桁梁的施工安全？

針對這一難題，建設中創新纜索吊裝系統設計：一是優化吊裝使用的支索器，增加主纜抗風穩定性，使?fàn)恳K不致纏繞；二是找準風場規律，確定有效施工時間為早上6點至7點開始起吊，12點之前完成全部吊裝作業；三是制定和完善吊裝作業的管理體制體系，增設視頻和音頻監控系統，提升作業規范性。通過上述措施有效的保障了鋼桁梁吊裝的順利完成。從2017年9月26日開始吊裝鋼桁梁，到2018年2月6日勝利合龍，共歷時133天。

蔣錦里告訴筆者，57節鋼桁梁，每一段鋼桁梁，都是用高強度螺栓進行固定的。一排排的螺栓，如果有一個螺栓安裝有偏差，其它螺栓就對不上孔，便無法安裝上去。因此每一顆螺栓的安裝精度，都是以毫米來計算的，“螺栓直徑24毫米，螺栓孔直徑26毫米，只有2毫米可供周旋?！笨偣菜阆聛?lái)，興康特大橋一共要使用接近60萬顆高強度螺栓，是其它大型橋梁的數倍。目前，興康特大橋57節鋼桁梁均已成功吊裝，整個線型滿足要求，近60萬顆螺栓無一擴孔現象發生。

合龍是大橋主體建成的最后一塊“拼圖”。2月6日，興康特大橋合龍。合龍位置位于興康大橋康定岸，最后拼接上去的那節鋼桁梁被標號為A1號，康定岸橋頭那節鋼桁梁為A0號，靠著雅安岸那節鋼桁梁為A2號。合龍時，把A0號向后移動，A1號被大型機械吊起后緩緩向上移動升至橋面，與A2號對接，A0號移動與A1號對接。2月6日11時18分，安裝到位，這座被譽為“川藏第一橋”的大橋順利合龍。整個工地歡聲如雷，隨大渡浪花奔騰、隨貢嘎祥云飄逸，傳遞著萬眾矚目的喜訊。

大橋的合龍標志著大橋的主體工程順利完成，兩根主纜懸掛著456根吊索拉桿，把57節鋼桁梁串為一體，一條鋼鐵巨龍威嚴橫空，古老的大渡河上實現了千米級橋梁的跨越，為雅康高速剩余40公里路段的如期建成奠定了堅實的基礎。當筆者4月1日前往建設工地采訪時，橋面已吊裝安裝好21米×20米的格子梁，正在上邊鋪設每塊重14噸的預制件，共鋪設880塊預制件。預制件鋪設好后，將在預制件上鋪設瀝青路面。

四川交投雅康公司董事長黃兵透露，8月底，興康特大橋?qū)凑疹A(yù)期實現貫通。

這以“興康”（振興康巴藏區）命名的大橋帶著美好的祝愿，讓龍騰康巴貫通衢的圖景漸行漸近。

興康特大橋 名片

名稱 雅康高速瀘定大渡河興康特大橋，被譽為“川藏第一橋”

橋型 懸索橋

長度 全橋長1411米，主跨1100米

結構 鋼混疊合橋道系

造價 總造價超過10億元

主體 兩錨、兩塔、主纜、橋身（鋼桁梁）

重量 整座大橋所用混領土量達29萬方，使

用鋼材用量6.2萬余噸

亮點

◆川藏第一跨徑鋼桁梁懸索橋，主跨1100米

◆世界第一長隧道式錨錠，雅安岸隧道式錨錠長159米

◆四川省內首次利用無人機牽引先導索過江

◆國內首次在高海拔峽谷地區、復雜強勁風場條件下，采用纜索吊裝架設千米級鋼桁梁

◆首次將防屈曲鋼支撐用作懸索橋的中央扣

◆首次將波形鋼腹板與混凝土頂?shù)装宓?span style="text-indent: 2em;">組合結構作為橋塔橫梁

◆申報國家實用新型專利8項、專項發明2項
